Оборудование учёта для монтажа без демонтажа

Каждый узел беспроводной, экономичен по питанию и устанавливается рядом с существующим счётчиком без прокладки проводки.

Устройства на объекте

Импульсный счётный узел

Крепится на стандартный счётчик с импульсным выходом и передаёт число импульсов по радиоканалу. У каждого узла есть прошитый в железе серийный номер, поэтому ручная привязка ID при монтаже не нужна.

Многоканальные ноды

Один контроллер может одновременно считывать несколько линий учёта, снижая количество оборудования в квартирах и узлах учёта с несколькими счётчиками.

LoRa mesh-ноды и шлюз

Ноды работают на прошивке под FreeRTOS и передают данные в региональном диапазоне 868/915 МГц LoRa, самостоятельно объединяясь в mesh-сеть — один шлюз покрывает весь дом или посёлок без прямой видимости до каждой ноды.

Интеграция сторонних счётчиков

Счётчики с другим протоколом обмена данными поддерживаются через отдельные обработчики, поэтому разнородное оборудование собирается в одной системе.

От импульса до сохранённого показания

Step 1Счётный узел фиксирует импульс от счётчика и увеличивает локальный счётчик.
Step 2Узел отправляет показания по MQTT в топик конкретного устройства и канала на шлюз.
Step 3Сервис-подписчик получает сообщение, сверяет его с последним известным значением и сохраняет. Показание меньше текущего он отбрасывает — так система защищает целостность данных.
Step 4Модель прибора учёта хранит количество литров на импульс, поэтому сырые импульсы автоматически конвертируются в реальные единицы потребления.

Спроектировано работать годами без обслуживания

Экономичное питание

Счётные узлы проектируются под потребление ниже 0,15 мА, поэтому небольшой батареи хватает на годы работы без замены.

Контроль состояния батареи

Каждый узел передаёт напряжение батареи по MQTT. Платформа автоматически логирует его и создаёт событие ещё до того, как батарея реально сядет.

Шифрование на всём пути

Каждый пакет LoRa шифруется от узла до шлюза блочным шифром Speck, а трафик MQTT от шлюза до облака может идти через SSL или PSK — наряду с HTTPS для личного кабинета и API.

Ни одно показание не теряется

Каждый узел буферизует показания в кольцевом EEPROM-буфере с выравниванием износа, поэтому отключение питания или перезагрузка не стирают данные. Шлюз ставит сообщения в очередь на своём MQTT-брокере Mosquitto и автоматически повторяет отправку при обрыве связи.

Подключение под тип объекта

Wi-Fi

Частные дома и коттеджные посёлки с уже имеющейся домашней сетью.

GSM/GPRS

Частный сектор и отдельно стоящие здания без локальной инфраструктуры.

LoRaWAN

Централизованная установка по всему многоквартирному дому или посёлку.

Настройки узла, например количество литров на импульс, отправляются на устройство удалённо по MQTT — без выезда техника для переподключения.

Реальные платы

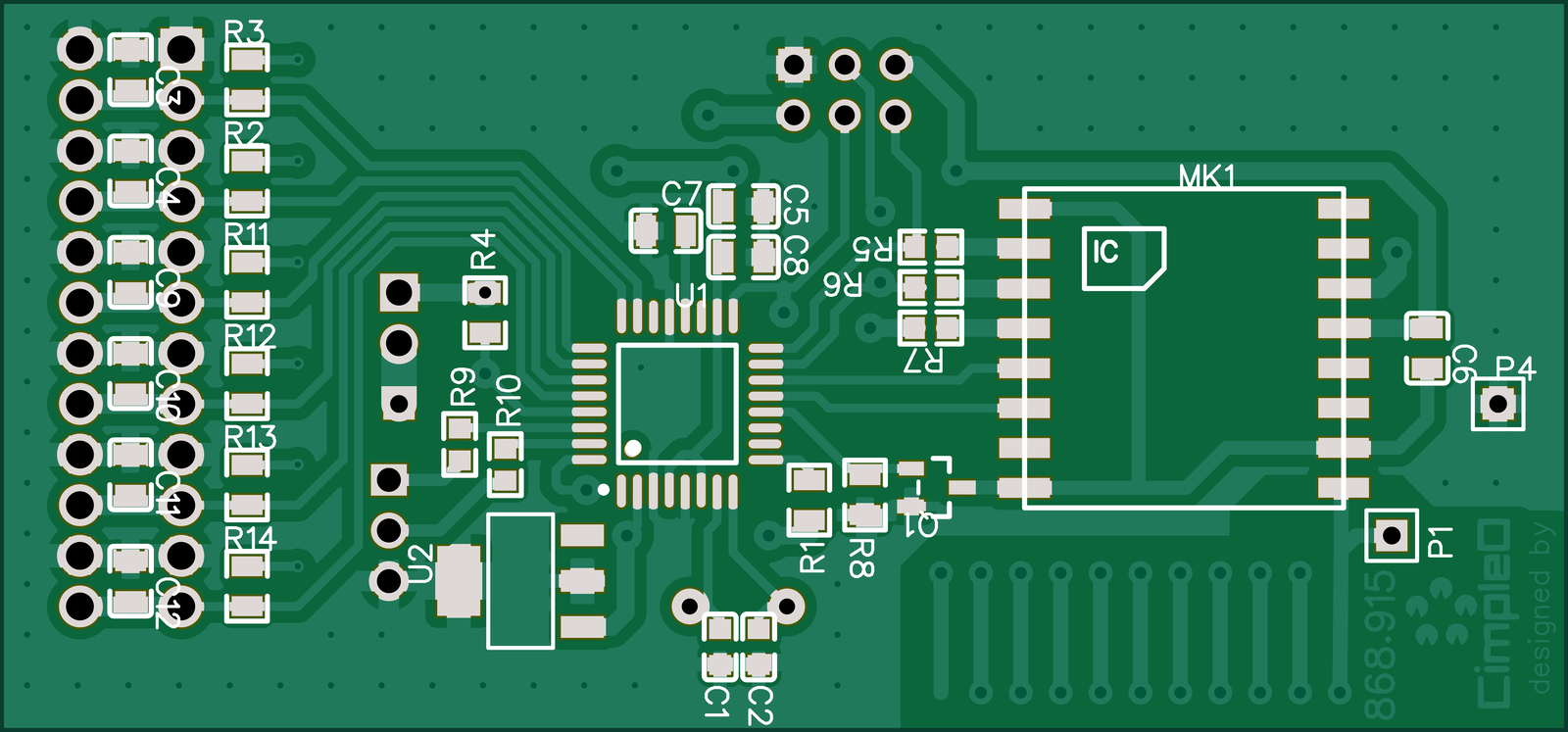

Плата импульсного узла

Построена на AVR-микроконтроллере с разъёмом под LoRa-радиомодуль, выгружена прямо из производственных Gerber-файлов.

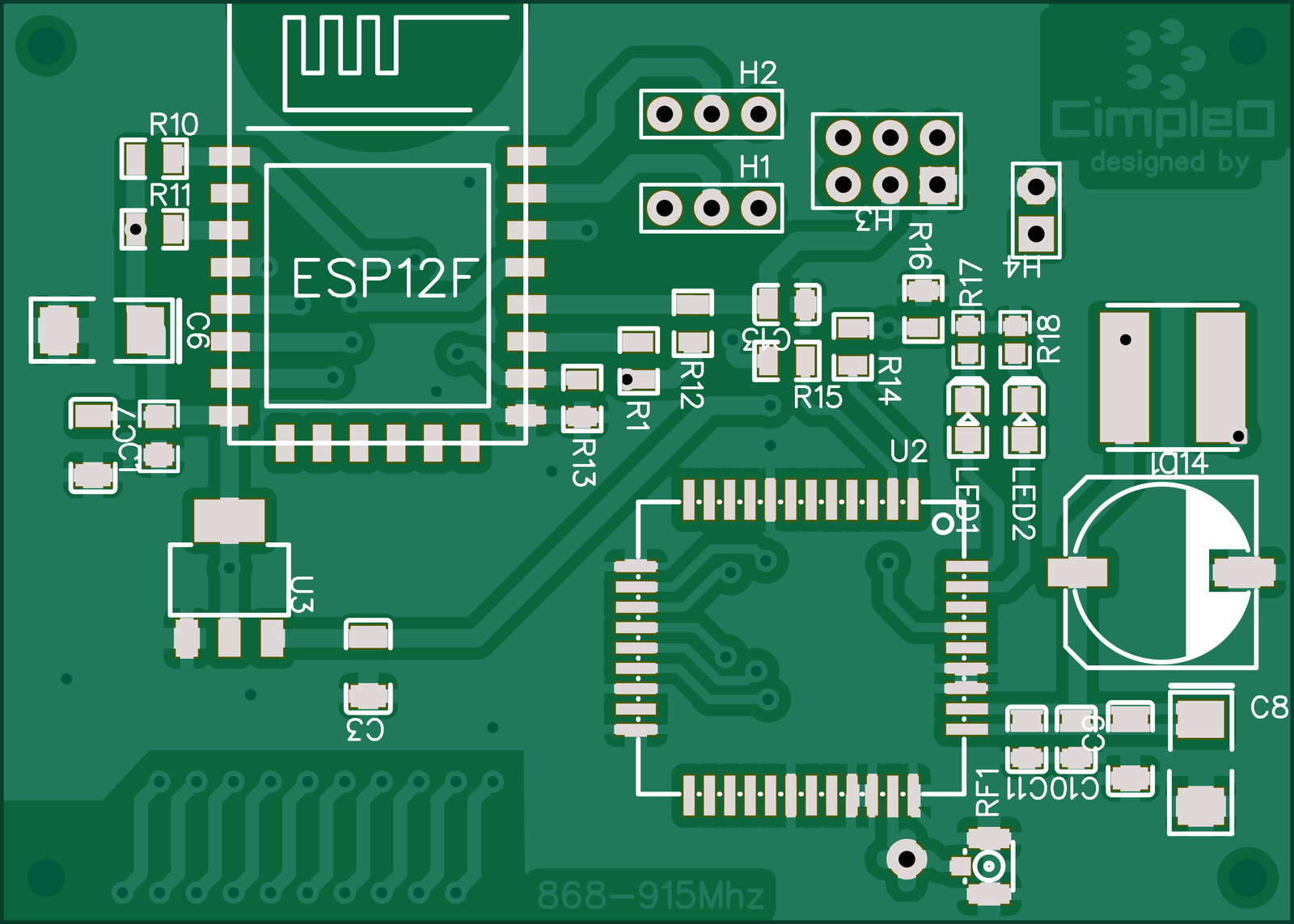

Плата LoRa/GSM-шлюза

Модуль ESP12F Wi-Fi и радиочасть на 868/915 МГц, которая передаёт показания узлов в облако.

С 2020 года в это оборудование и платформу вложено больше 1000 часов учтённой инженерной работы — прошивка, mesh-сеть, бэкенд.

Подберём оборудование под ваш объект

Расскажите про типы счётчиков и планировку объекта — подберём подходящий комплект.
